以下是:相位伏安表【手持式光数字测试仪】多年经验值得信赖的产品参数
导读 相位伏安表【手持式光数字测试仪】多年经验值得信赖,天正华意电气设备有限公司(重庆分公司)为您提供相位伏安表【手持式光数字测试仪】多年经验值得信赖的资讯,联系人:杨经理,电话:13708956461、18669895723,QQ:805146545,发货地:平度市平安路2号。 重庆市 重庆市，简称“渝”，别称山城、江城，是中华人民共和国直辖市、中心城市、超大城市，国务院批复的重要中心城市之一、长江上游地区经济中心，国际消费中心城市，成渝地区双城经济圈核心城市，重要先进制造业中心、西部金融中心、西部国际综合交通枢纽和国际门户枢纽。辖38个区县。总面积8.24万平方千米，2022年末常住人口3213.34万。
不容错过的相位伏安表【手持式光数字测试仪】多年经验值得信赖视频展示！产品特点一目了然，为您的购买决策提供坚实依据。
以下是:相位伏安表【手持式光数字测试仪】多年经验值得信赖的图文介绍
天正华意电气设备有限公司(重庆分公司)主要生产： 直流电阻测试仪。公司本着“客户至上”的理念，全力为 直流电阻测试仪行业提供更优质的产品，更贴心的服务。公司不断从客户的切身利益出发，站在客户的角度，设身处地的为客户考虑，并结合以自身的专业知识，为客户设计出更合理的工艺品。同时，我们拥有实践经验丰富、高素质的设计、制造、安装队伍，能按客户所需，结合客户的实际情况，制造生产客户需要的产品。精心的设计、精湛的制造、精细的施工、的服务以及牧阳长期秉持的“让我们共同前进”的理念让本公司赢得了用户的长期认可和良好的社会信誉。
相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）,按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。
天正华意电气设备有限公司(重庆分公司)是专业 直流电阻测试仪解决方案提供商，公司拥有业界专业度、品牌号召力、用户数量等诸多方面优势。公司不断追求技术的突破创新，公司一直以服务社会为己任，不断开拓进取，追求科技创新，以用户成功为目标，为社会的发展贡献力量。于此同时，公司积j i进行 直流电阻测试仪新产品的研发，满足用户多元化的需求。

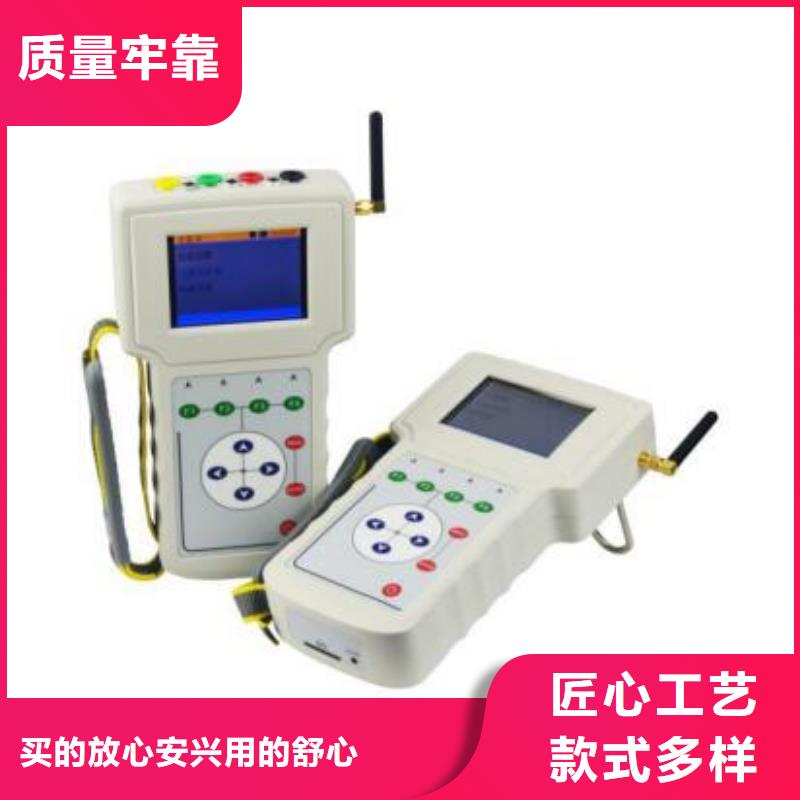

相位伏安表仪器结构2.1 仪器外形图主机箱体由改性PP合金注射成型，坚固耐用、耐低温、防撞击、不变形、不碎裂；分机采用双色注塑外壳，手感舒适，方便操作。2.2 主机面板说明主机面板从左到右依次为天线、电压输入端的N端、电压输入端L端、电流信号输入端、三个通用无线对时校准口、USB接口、充电器接口、开关，主机屏幕采用全触摸操作。2.3分机面板说明分机面板顶部自左至右依次为天线、充电口、校准口；分机面板底部依次为电压输入端的N端、电压输入端的L端、电流信号输入端。3 仪器技术参数3.1 测试工频基波频率范围： (50±0.2)Hz 3.2 主、分机电压量程：20V/100V/400V自动切换 基本误差极限：±（0.3％读数＋0.2％量程）3.3 电流钳量程： 200mA/1A/5A 自动切换 基本误差极限：±（0.5％读数＋0.5％量程）3.4 相位角度测量范围：以电压通道为参考基准，电流滞后于电压角度0.0°～360. 0° 基本误差极限：≤±2° 3.5 主机、分机无线传输距离及测试相位准确度：空旷条件直接通讯传输距离≤1000m，保护间隔带有屏蔽条件可采用中继方式通讯传输≤1600m，相位误差极限：≤±5°3.6 显示速率：单机测量模式、二次负荷：1次 /秒通讯测量模式： 1次/3秒3.7 供电电源：主机42V/4.4AH 分机12V/2000mAH3.8 外形尺寸及重量：主机：270＊180＊200 4kg； 分机：200＊100＊35 0.5kg3.9 绝缘和耐压： 绝缘电阻：≥1000MΩ(500V) 3.10 工作条件：环境温度：（0～40）℃ 环境湿度：（20～80）％ RH4 成套配置附件表
相位伏安表所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 , 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。
总结天正华意电气设备有限公司(重庆分公司)【13708956461】在重庆市本地专业从事相位伏安表【手持式光数字测试仪】多年经验值得信赖，价格低,发货快,效果好 （[城市群]）可送货上门。
